 十、选型指南(型号说明)

常规供货型号（配泵台数：主泵1-4台，辅泵0-1台）：

1．  3泵循环软起动无辅助小泵不带时钟型： BHK2008-30

2．  3泵循环软起动有辅助小泵带时钟型：   BHK2008-31T

3．  4泵循环软起动有辅助小泵带时钟型：   BHK2008-41T

4．    如果有特殊功能要求，请订货时说明。

附：针对用户提出的若干问题进行解答

1.   设定压力3怎么实现?

答：压力3为附属小泵变频工作时的压力或为锅炉补水中关泄压阀的压力。

2.   3个密码是否要相同?如果忘记该怎么解密?

答：3个密码只要不是55即可。密码忘记可以送经销商处解决。

3.   消防功能是否能用?如何来用?

答：消防功能需预定，另有说明。

4.   变频器自身显示的频率同变频控制器显示的压力有差异，怎么办？

答：可以调整变频器的增益频率，既改变变频器10V时所对应的频率

5.   如果压力变送器受变频器干扰造成实际压力乱跳，是否可在IN、COM两端之间并接10uF电容？

答：不必，系统已经有很强的抗干扰能力了。

6.   BHK3000型变频供水控制器若设定的工作期为1年，到期后设备自动停止运行，但忘记了重设密码，怎么恢复正常运行？

答：请交给经销商处理。具体解决办法我们只针对代理商不只针对用户。

7.   山东的周工问:

(1)、第2页附图中控制器的出线6号端子为I1，它后接一个常开触点，请问这个常开触点是设什么位置？

答：低水位开关，控制蓄水池水位，起断水保护作用。

(2)、我想把BHK用在冬季换热站补水系统中变频补水泵上是否可行？它配套的远传压力变送器应该选用什么型号的？

答：选用普通的扩散硅压力变送器即可，但要注意接线（见问题8的答案）。

(3)、BHK定货，还需要什么参数？

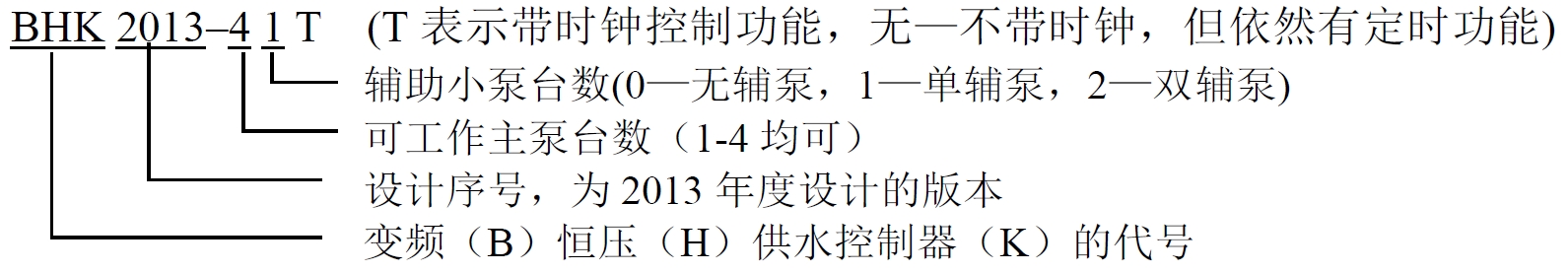

答：按照BHK型号说明直接写明完整型号即可。如:BHK2008-41/T  BHK为本所产品代号，2008为本所设计系号, 4为可控制主水泵的台数，1表示有一台附属小泵，T表示带时间控制功能！

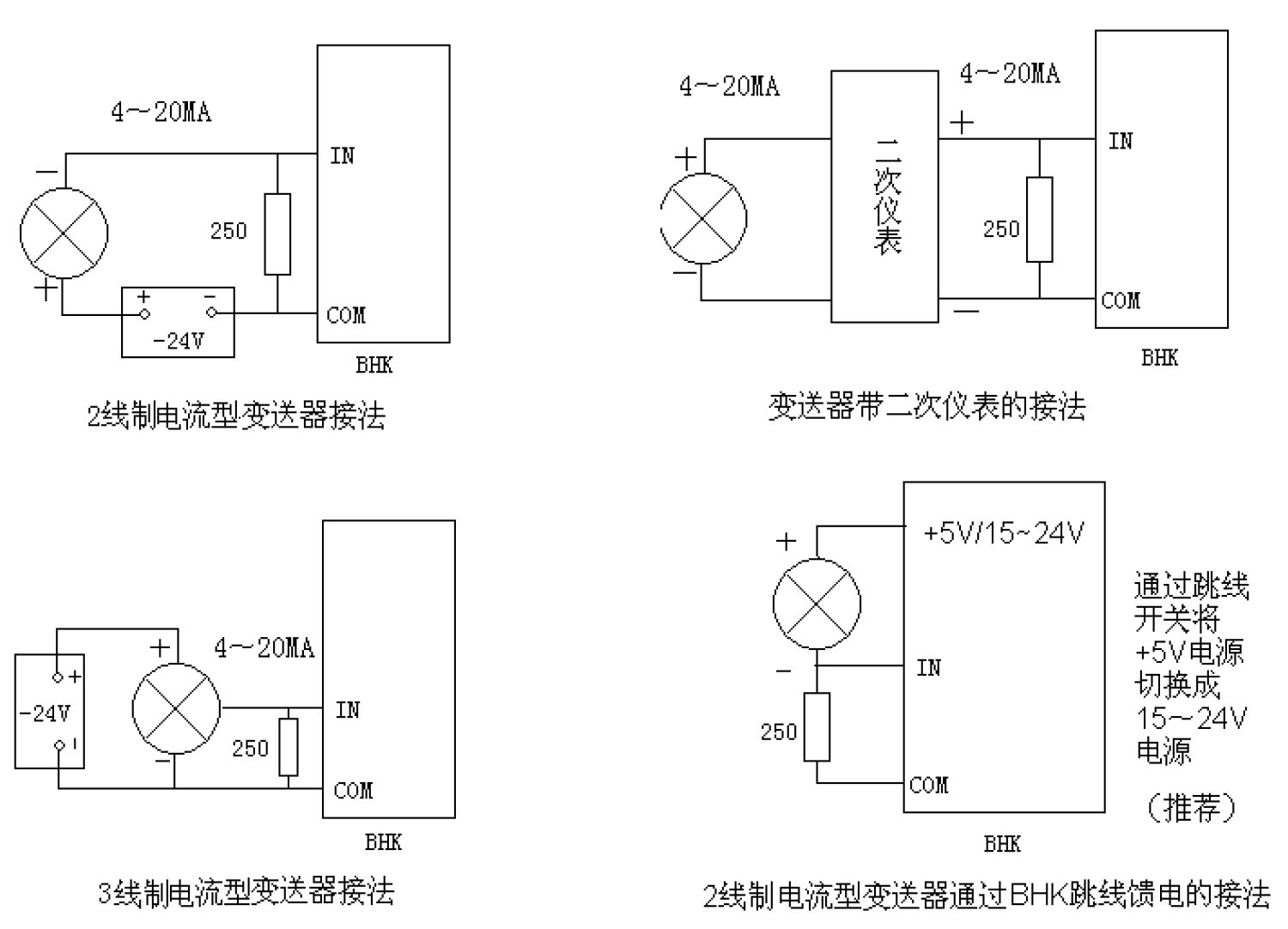

8.   变送器4-20mA信号端如何与BHK接线？

      BHK电源断电后再上电总显示d010 、d009、d008、d007……，为什么？

答：任何的微机系统都要求断电后要等几秒钟后再上电。

10.   变频器一直在48～49Hz工作，频率基本不变怎么回事？

答：水泵扬程选小了，要保证水泵额定扬程为设定压力的1.5倍以上效果节能较好。

11.   一段时间后水泵温度过高，水泵电机噪音扰民怎么办？

答：一般是用户用水量较少，管网水始终停留在管网中没有流出，导致电机功率转变成热能升温。解决的办法有：（1）设立时间定时，在用水低峰或不用水时彻底停泵。（2）增加辅助小泵，并且设辅助小泵为变频且可休眠的功能。（3）进一步加装微型气压罐，使辅助小泵休眠保压的时间大幅度延长；(4)还不解决问题可设置辅助小泵同步工作泄水电磁阀，即用水量极小或温升超过一定额值的时候自动打开电磁阀轻微流量放水（可用DN15阀门控制），以抵消电机热能上升。

至于噪音问题可能是选的泵为2900转高转速的，请选择1450转的低速多级泵。也可能泵是水温上升到一定程度导致，请采取前述降低水泵温度的措施。当然，也可能是水泵用久了内部产生磨损或密封圈损坏，请拆机检修。

12.   是否可能出现变频器爆炸的情况？

答：产品内部带有变频\工频继电器互锁电路，完全不必担心出现这种情况，用户尽管放心使用。

13.   换泵的过程中经常重起怎么回事？是不是干扰？如何增强坑干扰措施？

答：肯定是系统受到了严重干扰，请在接触器线圈上并联阻容吸收器（电阻50-100欧姆，电容0.1-0.22uF）。虽然一般情况下可以不并，但如果并上系统可靠性必定大为增强。也可以在整个变频柜的的进电源处加装一个外形类似空气开关的的防雷保护器，对抑制各类干扰、增强BHK乃至变频器的可靠性大有好处。一体化阻容吸收器我们可以提供配套供应，每只参考价格2.8元，市面也有销售。

注：1. 对于交流电源为架空敷设的用户（主要为农村地区）一定要注意做好防雷措施，安装避雷装置。 2.为保证系统稳定运行，每套配电柜内都应安装三相浪涌保护器（防雷器），可确保变频器和整个供水系统稳定可靠，免受干扰。

14.   管路压力检测是否一定用远传压力表？有无替代措施？

答：一般情况下可用远传压力表。但是由于远传压力表存在机械磨损容易损坏，建议通过两项措施延长压力传感装置的寿命：1）加装微型测压稳压气罐；2)改为压力变送器。这两项配套产品我所均有高性能低价格超竞争力的品种供应给代理商。

15.   可否用于气压罐控制？

答：可以。（编写中）

16.   可否用于水箱控制？

答：可以。BHK用于高位水箱供水控制系通过压力感应原理，不需要铺设信号导线和水位电极，从而实现无线遥控。特别适合于城市小区多水箱供水现场控制水泵供水非常方便。BHK用于水箱供水可以使用变频器变频工作，也可不需要变频器工频工作。

水箱控制的特殊设置方法如下：

一、模式设置（Pr025）

Pr025 =003，工频供水超压休眠，定时唤醒模式，同时Pr027的设定单位为分钟。

 =004，变频供水超压休眠，定时唤醒模式，同时Pr027的设定单位为分钟。

二、延时设置（Pr027）

当Pr025=003或004时，Pr027为休眠后到唤醒所需时间，单位：分钟（但若Pr025=000, 001, 002，则Pr027的设定单位为秒，见本说明书P5页），设定范围： 0-250。

三、动作条件与过程（Pr003+Pr000或Pr001、Pr002）

当实际压力 > 设定压力+ Pr003 并延迟3秒后，即进入休眠状态(停止泵的运行) ；然后经过延迟Pr027(分钟)之后，退出休眠状态，水泵重新运行。

四：工作方式

Pr012  =0单泵工作(功能同Pr022=001)

           =1标准循环启动方式

           =2 标准直接启动方式

接线方法:与标准循环启动相同 (若变频泵不需轮换则变频器直接接电机, 其它工频泵只接工频接触器,且Pr023要设定为0).

工作过程:一台泵接变频器, 若变频器满50Hz时压力小于设定压力(Pr000或Pr001、Pr002)且偏差（Pr003）大于Pr021的值时直接启动工频泵, 频率小于25Hz压力仍大于设定压力且偏差大于Pr21的值时切掉工频泵, 切泵按先起先停的顺序。若Pr023不等于0, 当变频泵连续工作超过Pr023（小时）时, 变频泵轮换。



17.  对贵公司控制器使用不明白如下：7.5kW水泵2台，附属泵3.7kW1台。工作压力5.8公斤。7.5kW主泵可以正常工作。附属泵是用一个接触器和变频器输出连接，接触器的控制信号是与供水控制器的D5端子连接，但附属泵无法用变频工作。Pr002参数设为5.8公斤，Pr025参数设为002(附属小泵变频工作)；Pr26参数设为42Hz；Pr027参数设为003；Pr028参数设为5.6公斤；当把出水总阀门关掉变频器频率下降到38Hz;为什么把参数Pr025设为001（附属泵工频工作）时D5端子有信号输出？

答：这是BHK新老版本的问题。对于老版本程序：1、Pr027=3（3秒延时）是不是太小？（Pr027范围是000-250），2、Pr028是否过大（与Pr000差别太小）？对2007年之后新版程序： 1、Pr028是偏差值；2、可把Pr064设定大些，小泵变频工作时，Pr064为小泵退出延迟时间(低于"退出休眠压力"且频率高于48Hz开始计时)。另外：1、参数设定后重新上电，再看看参数是否设定了。2、检查Pr041后的参数（定时控制）不可设为003，即定时程序中能有一段是小泵工作。

18.   辅助泵长期不启动的原因何在？

答：可能的原因有：1、进入小泵的判断频率（Pr26）设的小了，造成小泵不能切入，应当测量一下无流量时维持最低扬程所需要的频率点，设定的频率必须高于此频率点。2、小泵流量太小压力达到一半会上不去，结果又退出来。解决办法都是把小泵启动频率改大就可以了，缺省值是40赫兹。问题是选用辅泵流量时，流量是否够用要充分考虑。

19.  我现场有4台立式多级泵，每台扬程80m、流量8T/h、功率4kW，我要稳压到65m，可调了好长时间不成功，水泵工频、变频一直处于交互震荡状态，一忽儿工频状态压力达到80m，一忽儿变频状态压力上不去。这是什么原因？

答：有两种可能。1、先检查水泵在工频、变频两种状态下的转向是否一致且转向正确。如果有部分变频水泵接反了方向，就会出现这种现象。处理方法是把三相电的方向调正。2、少数特殊情况下，BHK输出的0-10V调频信号可能由于供电不足而上限电压到不了10V，导致变频状态下压力上不去。检查方法是：按下BHK的“ENT”键2秒钟不动，则BHK输出最大的调频信号正常值应当为10V，对应的变频器频率应当显示为50Hz，如果小于50Hz，可能是实际调频信号电压不到10V，比如只有8V，这种情况下你可相应调整一下变频器的频率，使之达到50Hz的输出频率，则变频状态下水泵的工作压力就可以上去（与工频状态参数一致）。只需要调变频器输出频率相关参数即可，不需要调BHK参数。这种情况较少发生，一旦发生就用这个办法就能立即解决问题。

20.   产品型号尾部带T不带T，分别表现为带时钟控制与只有时间控制。两者有何区别？

答：带时钟控制表示产品带有一个时钟控制器，可以精确控制水泵一天按24小时划分，每个小时的工作压力、开泵或停泵状态。如果取消时钟，就只剩下时间控制功能，比如控制水泵4小轮换一次，延时加泵、减泵等功能依然存在。
