华乐士泵业为您介绍：BHK 系列变频恒压供水控制器

修改时间:2024-09-25 11:00:03 浏览次数：170次

五、安装和配线

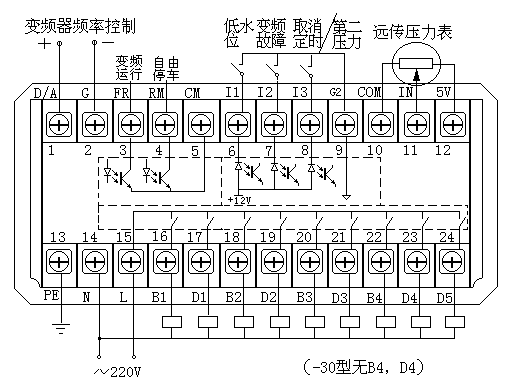

(一) 控制器端子接线图如下：

 注：虚线内为控制器内元件

(二) 控制器端子接线图说明

(三) 与各种变频器的连接方法(举例8种)

变频器接线注意要点：

（1）  将变频器的频率控制和起停设为外部控制方式。

（2）  当系统工作于循环启动方式时，若变频器无滑行停止端子，应将变频器停止方式设为滑行停车方式（或叫自由停车方式）。并且

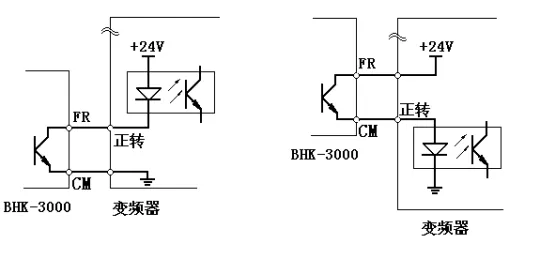

（3）  变频器运行控制端子（FR / RM / CM）是有方向性的，要确保电流从FR，RM流进，从CM流出。下图为控制器与两种变频器的接法

通常与日本和国产变频器的接线方法如上左图, 而和欧洲变频器的接法如上右图，接线时请参考变频器说明书。判断变频器控制端子极性的另一种方法是用万用表电流档接变频器的控制端子和公共端子，根据显示是正是负判断。

如果现场干扰大，接线注意还应进一步注意两点：

（4）  控制回路应用屏蔽线，且务必要与强电回路分开布线。

很多用户在配线时为追求美观都会把控制回路和变频器的380V输入输出线放到一个线槽或捆在一起，因为变频器是工作于SPWM方式，强电回路含有高次谐波具有有很强的干扰性，会通过控制回路对系统造成干扰，所以这是绝对不允许的，务必设法将它们分开或交叉配线。

（5）  请务必在接触器线圈两端并联R-C灭弧器。

接触器在吸合和断开的瞬间其线圈两端会产生很高的反电动势，造成控制器内继电器触点打火，严重干扰控制器的运行，短时间也许不会有问题，但系统还是常年不间断运行的，为保证系统常年运行的可靠性请务必在接触器线圈两端并联R-C灭弧器，又称阻容吸收器。最好根据接触器的容量选折成品，自制可选68欧姆/2W电阻串0.01U/耐压2000V CBB聚丙稀薄膜电容器（务必要选2000V以上优质电容，选择普通电容很容易激穿）。

(四) 常用接线原理图

（1）标准二台泵一用一备方式原理图（以三垦变频器为例，见附图1）。

（2）标准四台泵循环软启动方式或一变频泵+三工频泵直起方式原理图（以三垦变频器为例，见附图2）。

（3）变频泵固定+三工频泵直起方式原理图（以三垦变频器为例，见附图3）。

（4）变频泵固定+八工频泵直起方式原理图（以三垦变频器为例，见附图4）。

（5）多变频泵工作方式原理图（以三垦变频器为例，见附页图5）。

（6）二泵一用一备无负压供水方式原理（以三垦变频器为例，见附图6 ）

 注: 以上为基本接线图, 用户可据此另行设计。
